Border Gateway Protocol disingkat BGP adalah inti dari protokol routing internet. Protocol ini yang menjadi backbone dari jaringan internet dunia. BGP adalah protokol routing inti dari internet yg digunakan untuk melakukan pertukaran informasi routing antar jaringan. BGP dijelaskan dalam RFC 4271. RFC 4276 menjelaskan implementasi report pada BGP-4, RFC 4277 menjelaskan hasil ujicoba penggunaan BGP-4. Ia bekerja dengan cara memetakan sebuah tabel IP network yang menunjuk ke jaringan yg dapat dicapai antar Autonomous System (AS). Hal ini digambarkan sebagai sebuah protokol path vector. BGP tidak menggunakan metrik IGP (Interior Gateway Protocol) tradisional, tapi membuat routing decision berdasarkan path, network policies, dan atau ruleset. dari Januari 2006 hingga saat ini BGP versi 4 masih digunakan. BGP mendukung Class Inter-Domain Routing dan menggunakan route aggregation untuk mengurangi ukuran tabel routing. sejak tahun 1994, BGP-4 telah digunakan di internet. semua versi dibawahnya sudah tidak digunakan. BGP diciptakan untuk menggantikan protokol routing EGP yang mengijinkan routing secara tersebar sehingga tidak harus mengacu pada satu jaringan backbone saja.

Multi Protocol Label Switching (MPLS) adalah jaringan (network) yang didefinisikan oleh IETF untuk memadukan mekanisme label swapping di layer dua dengan routing di layer tiga untuk mempercepat pengiriman paket. Arsitektur MPLS dirancang guna memenuhi karakteristik-karakteristik wajib dari sebuah jaringan kelas carrier (pembawa) berskala besar.[IETF]

Multiprotocol Label Switching (MPLS) merupakan sebuah teknik yang menggabungkan kemampuan manajemen switching yang ada dalam teknologi ATM dan fleksibilitas network layer yang dimiliki teknologi IP. Konsep utama MPLS ialah teknik peletakan label dalam setiap paket yang dikirim melalui jaringan ini. MPLS bekerja dengan cara memberi label untuk paket-paket data, untuk menentukan rute dan prioritas pengiriman paket tersebut. Label tersebut akan memuat informasi penting yang berhubungan dengan informasi routing suatu paket, diantaranya berisi tujuan paket serta prioritas paket mana yang harus dikirimkan terlebih dahulu.

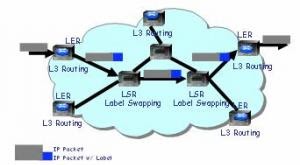

Teknik ini biasa disebut dengan label switching. Dengan informasi label switching yang didapat dari router network layer, setiap paket hanya dianalisa sekali di dalam router dimana paket tersebut masuk dalam jaringan untuk pertama kali. Router tersebut berada di tepi dan dalam jaringan MPLS yang biasa disebut label switching router (LSR).

Network MPLS terdiri atas sirkit yang disebut label-switched path (LSP), yang menghubungkan titik-titik yang disebut label-switched router (LSR). LSR pertama dan terakhir disebut ingress dan egress. Setiap LSP dikaitkan dengan sebuah forwarding equivalence class (FEC), yang merupakan kumpulan paket yang menerima perlakukan forwarding yang sama di sebuah LSR. FEC diidentifikasikan dengan pemasangan label.

Untuk membentuk LSP, diperlukan suatu protokol persinyalan. Protokol ini menentukan forwarding berdasarkan label pada paket. Label yang pendek dan berukuran tetap mempercepat proses forwarding dan mempertinggi fleksibilitas pemilihan path. Hasilnya adalah network datagram yang bersifat lebih connection-oriented.

Penggunaan label swapping ini memiliki banyak keuntungan. Ia bisa memisahkan masalah routing dari masukan forwarding. Routing merupakan masalah jaringan global yang membutuhkan kerjasama dari semua router sebagai partisipan. Sedang forwarding (pengiriman) merupakan masalah setempat. Router switch mengambil keputusannya sendiri tentang jalur mana yang akan diambil. MPLS juga memiliki kelebihan yang mampu memperkenalkan kembali connection stak ke dalam dataflow IP.

Algoritma Multi Protocol Label Switching (MPLS)adalah suatu metode forwarding paket yang melalui suatu jaringan dengan menggunakan informasi label yang dilekatkan pada paket IP. Dan merupakan perkembangan terbaru dari multilayer switch yang diusahakan oleh IETF (InternetEngineering Task Force). Hal ini dilakukan agar terdapat standar untuk multilayer switch dan mendukung interoperabilitas. Disebut multiprotokol karena tekniknya dapat diterapkan pada semua protokol layer jaringan. Dasar teknologi label switching mampu meningkatkan performansi routing,memperbaiki jangkauan layer jaringan, dan menyediakan fleksibilitas yang lebih besar dalam pengiriman pelayanan routing. MPLS menerapkan komponen control yang mirip dengan multilayer switch. Untuk mendukung interoperabilitas, MPLS mendefinisikan pensinyalan IP dan protokol distribusi label yang baru. Sedangkan komponen forwardingnya berdasarkan algoritma label swapping.

Salah satu keunggulan MPLS adalah menyediakan pelayanan ISP yang baru yang tidak bisa dilakukan dengan teknik routing IP yang lama. Dengan pemisahan antara komponen control dan komponen forwarding, MPLS mendukung fleksibilitas perkembangan fungsi komponen control tanpa mengubah mekanisme forwarding. Sehingga MPLS dapat meningkatkan kemampuan forwarding yang dibutuhkan untuk mengantisipasi perkembangan internet yang sangat pesat. MPLS menggabungkan teknologi switching/forwarding layer 2 dengan teknologi routing layer 3 pada standar OSI (OpenSystem Interconnection). Pada dasarnya pengertian MPLS dibangun dari dua hal mendasar berikut ini:

1.      Pemisahan komponen kontrol (Control Plane) dan komponen penerus (forwarding) (Data Plane) Semua switching multilayer, termasuk MPLS, terdiri dari dua komponen fungsional yang berbeda yaitu sebuah komponen kontrol dan sebuah komponen forwarding. Komponen control membentuk fungsi yang berkaitan dengan pengidentifikasian reachability ke prefix tujuan. Sehingga bagian kontrol terdiri dari semu informasi routing layer 3 berserta proses yang berjalan didalamnya yang berkaitan dengan pertukaran informasi reachbility untuk suatu prefi layer 3 tertentu, sebagai contoh dari fungsi ini adalah digunakannya OSPF, IS-IS, atau BGP-4. Komponen kontrol juga membentuk suatu fungspensinyalan yang menerapkan LDP, CR-LDP, atauRSVP-TE untuk mempertukarkan atau mendistribusikan informasi dengan router yan lain dengan tujuan membangun dan mengurusi tabel forwarding. Ketika paket tiba, komponen penerus mencari tabel forwarding yang diurus oleh komponen kontrol untuk membuat suatu keputusan routing bagi setiap paket. Secara spesifik, komponen forwarding memeriksa informasi didalam header paket, menelusuri table forwarding, dan menghubungkan paket dariantarmuka input ke antarmuka output melintasi router (system’s switching fabric). Dengan total memisahkan komponen control dengan komponen forwarding, setiap komponen dapat secara bebas dikembangkan dan dimodifikasi. Yang dibutuhkan dari pemisahan komponen ini adalah komunikasi yang terus menerus antara komponen kontrol (Control Plane) dan komponen forwarding (Data Plane) dalam mengatur tabel forwarding paket.

 Algoritma penerusan label-swapping (penukaranlabel) Komponen forwarding MPLS (Data Plane) membentuk fungsi yang berkaitan dengan penerusan paket data. Paket ini dapat berupa paket IP layer 3 atau paket IP berlabel. Bila paket IP Layer 3 memasuki komponen ini, maka akan diteruskan berdasarkan tabel FIB (ForwardingInformation Base), sedangkan bila paket IP berlabel, penerusan pada setiap router backbone MPLS didasarkan pada algoritma label-swaping berdasarkan tabel LFIB (Label ForwardingInformation Base) yang mirip dengan yang digunakan oleh Frame Relay sebelumnya diatas dan akan dijelaskan pada sub-bab Mekanisme Forwarding
